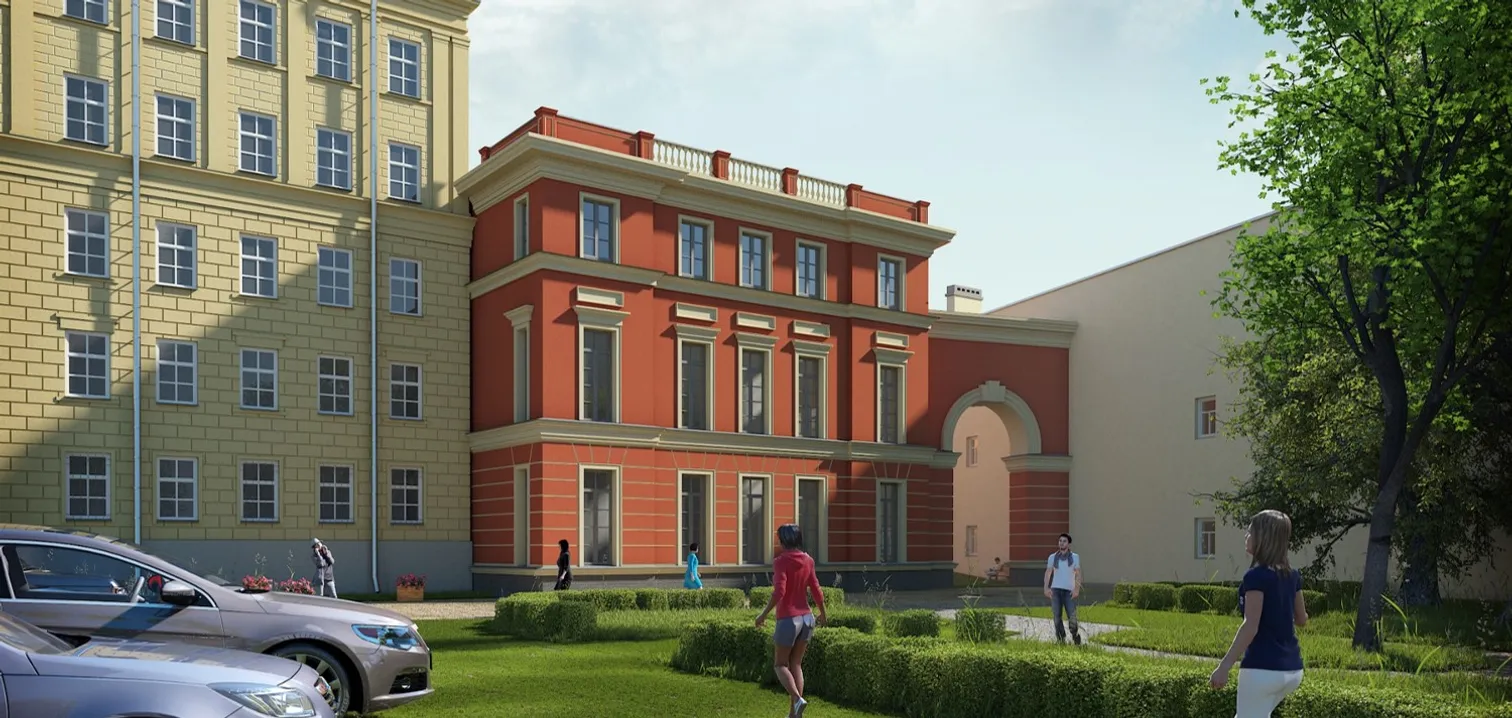

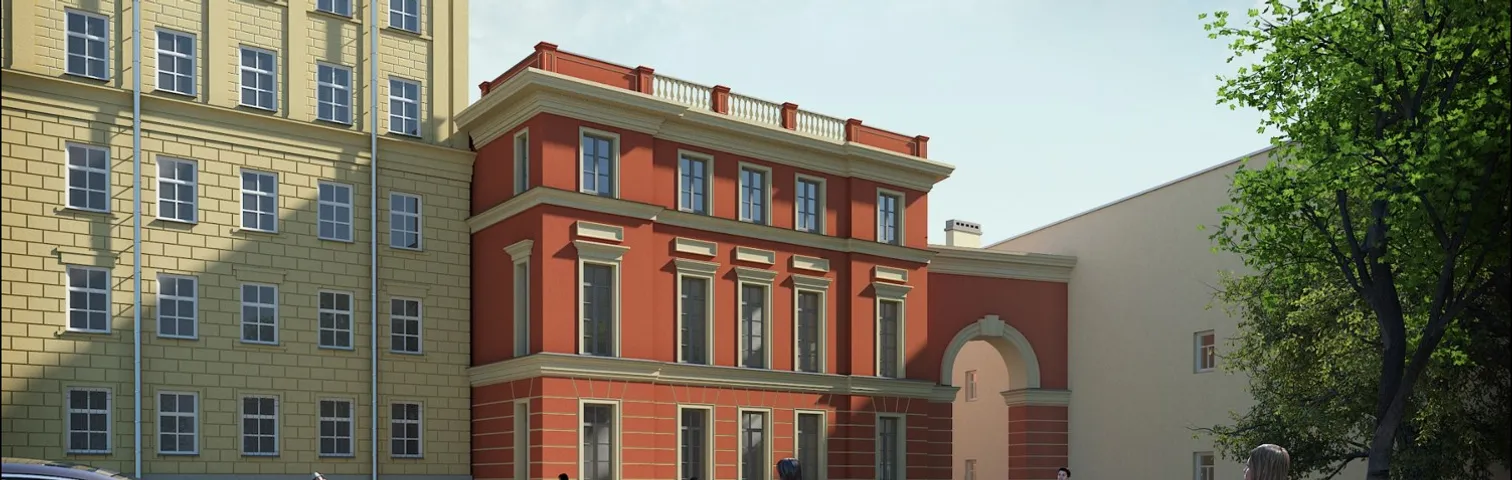

Административное здание на Обводном канале

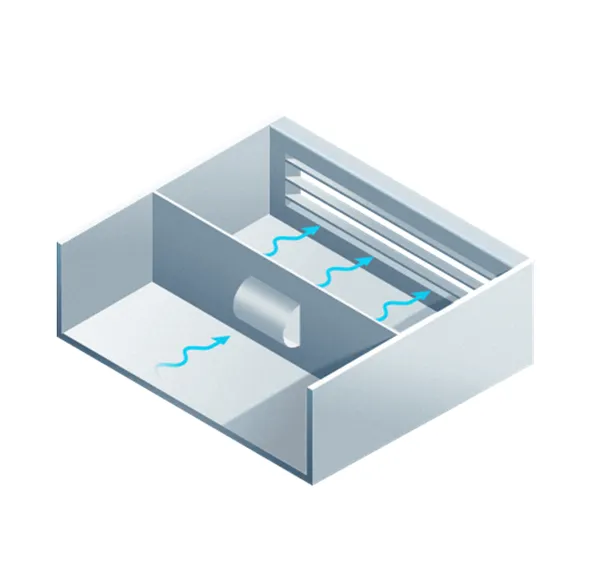

Применение воздухораспределителей с автоколебательным истечением (АВААК-эффект) позволяет создать высококачественный микроклимат в помещениях. Формируемый при этом высокотурбулентный, быстро затухающий поток с увеличенным углом раскрытия снижает образование застойных зон, а пульсирующий режим подачи воздуха обеспечивает эффект «динамического микроклимата».

Это решение повышает тепловой комфорт людей, минимизирует риск локального перегрева или переохлаждения, а также улучшает энергоэффективность систем вентиляции и кондиционирования.

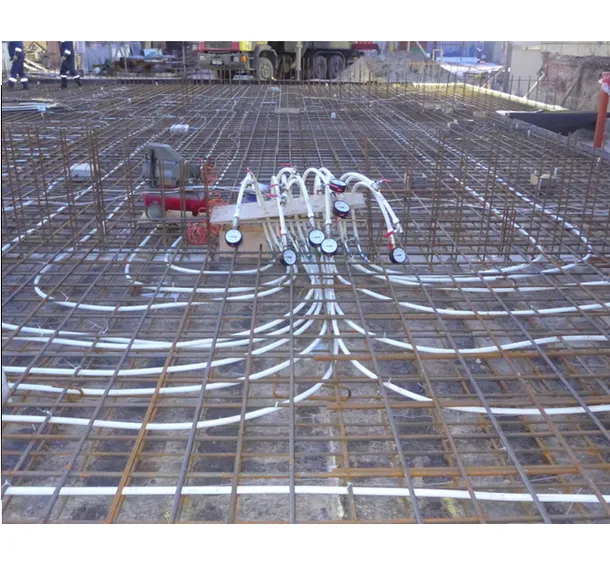

Термоактивная плита — это энергоэффективная технология регулирования микроклимата в зданиях. Плита накапливает тепло или холод, равномерно передавая его в помещение через поверхность и обеспечивает комфортный микроклимат при сниженном энергопотреблении.

Система отопления и охлаждения здания использует комбинированный подход с поочередной работой радиаторов и термоактивной плиты (ТАП). В ночное время (23:00-7:00) ТАП аккумулирует тепло (в холодный сезон) или холод (в теплый сезон), а днем (07:00-23:00) постепенно отдает накопленную энергию помещениям. Радиаторы с термоголовками дополняют обогрев в дневное время, а фанкойлы включаются при недостатке охлаждающей мощности ТАП.

Ключевые особенности.

• Циклическая работа: ночная зарядка/дневная разрядка ТАП.

• Резервные системы: радиаторы (для отопления) и фанкойлы (для охлаждения).

• Дополнительные элементы: электроновеектор в теплогенераторной и водяная теплозавеса во входном тамбуре.

• Энергоэффективность: использование ночного времени для аккумуляции тепла/холода снижает нагрузку на систему в пиковые часы.

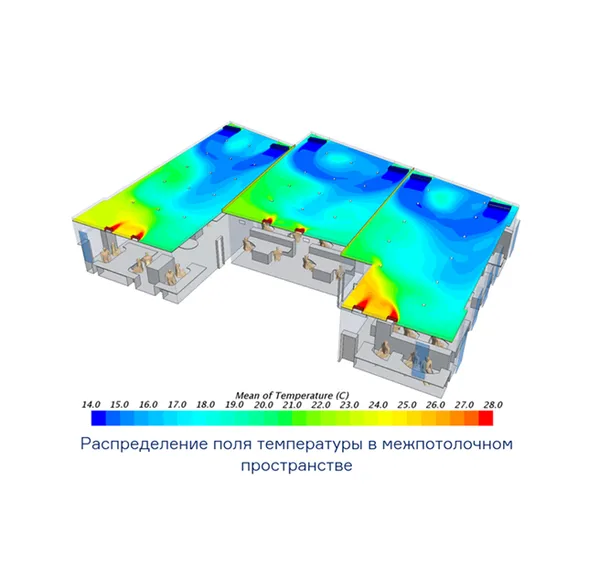

Холодный/теплый воздухо-воздушный потолок (ХВВП) — это инновационная климатическая система, сочетающая принципы конвективного и радиационного теплообмена для создания комфортного микроклимата в административных и офисных зданиях.

Ключевые особенности ХВВП.

1. Летний режим (охлаждение):

• Приточный воздух охлаждается канальными фанкойлами в подпотолочном пространстве.

• Распределяется через воздухораспределители с автоколебательным эффектом, создающим турбулентный поток для равномерного охлаждения.

• Дополнительное радиационное охлаждение от поверхности потолка.

2. Зимний/переходный режим (нагрев):

• Фанкойлы нагревают воздух после рекуператора или напрямую, превращая потолок в «теплый».

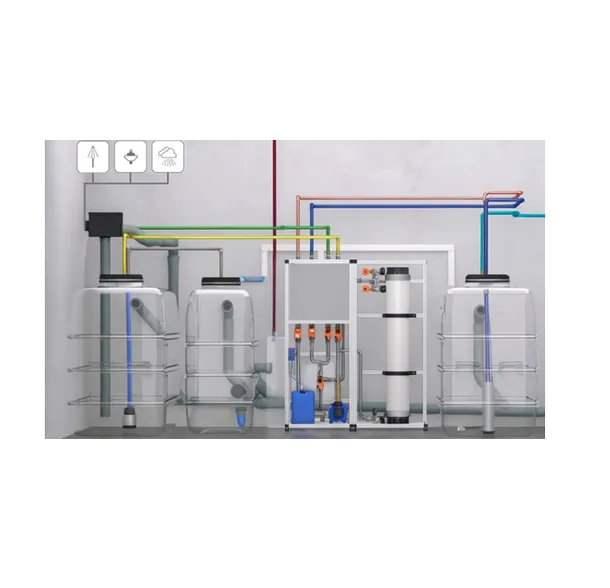

Для экономии питьевой воды в здании реализована комплексная система сбора и повторного использования водных ресурсов, включающая сбор дождевой воды и слабозагрязненных стоков от умывальников и душевых.

Для этого на первом этаже оборудовано техническое помещение с двумя емкостями по 1 м³ каждая, при этом емкости для дождевой воды и очистные для серой воды работают параллельно, но раздельно, чтобы избежать перекрестного загрязнения.

Установлены системы очистки и насосная станция для подачи воды к санитарно-техническим приборам.

После обработки вода может использоваться для технических нужд (полив территории или озеленения, смыв в туалетах, орошение чиллера).

Преимущества:

• Экономия питьевой воды до 30–40%.

• Снижение нагрузки на городские очистные сооружения.

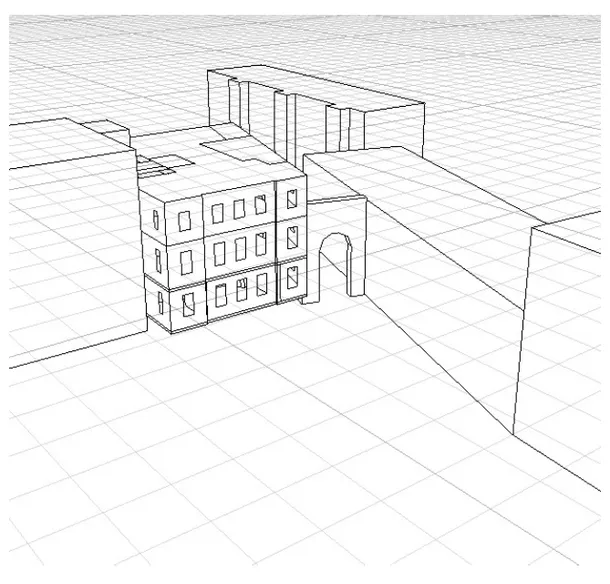

Энергетическое моделирование – это многоэтапный и всесторонний процесс, выполняемый с помощью специализированного программного обеспечения.

Оно позволяет спрогнозировать и оценить энергопотребление здания, включая анализ годовых затрат энергии по различным направлениям.

С помощью модели можно определить, как архитектурные, инженерные и конструктивные характеристики объекта повлияют на его эксплуатацию в конкретных климатических и географических условиях.

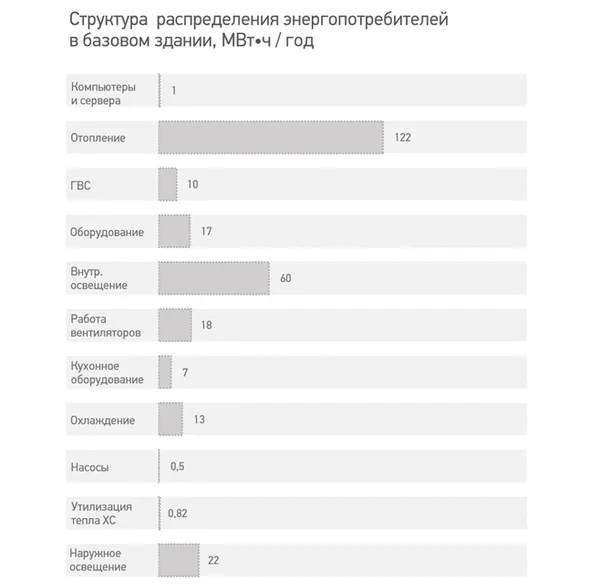

Базовый вариант Административного здания, адаптированный согласно базовым нормативам, демонстрирует, что наиболее крупными категориями энергопотребления выступают:

• системы отопления;

• внутреннее освещение;

• наружное освещение;

• системы охлаждения.

Именно эти системы требуют первоочередного внимания для улучшения их энергоэффективности и оптимизации энергоснабжения.

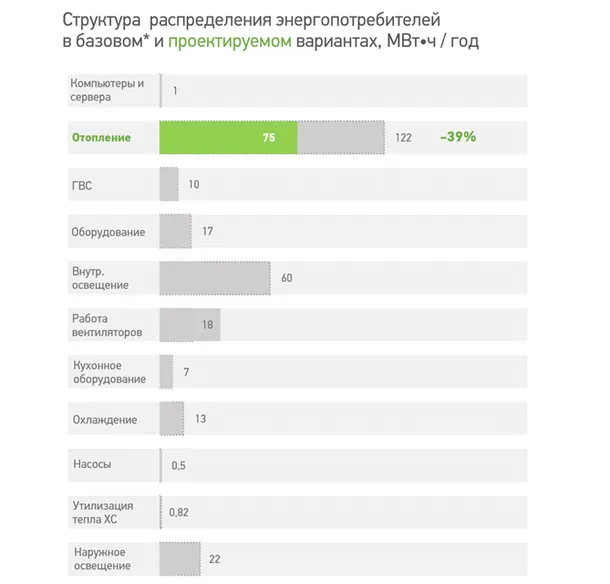

Отопление – ключевой потребитель энергии в административном здании, построенном в соответствии с базовыми требованиями.

Для снижения энергопотребления на отопление на 39% приняты следующие решения:

• радиаторы с термостатическими головками для точного контроля температуры;

• термоактивные плиты (ТАП) для отопления, аккумулирующие тепло ночью и отдающие его днём;

• повышенное сопротивление теплопередаче ограждающих конструкций по сравнению с нормативными значениями;

• погодозависимый график подачи теплоносителя.

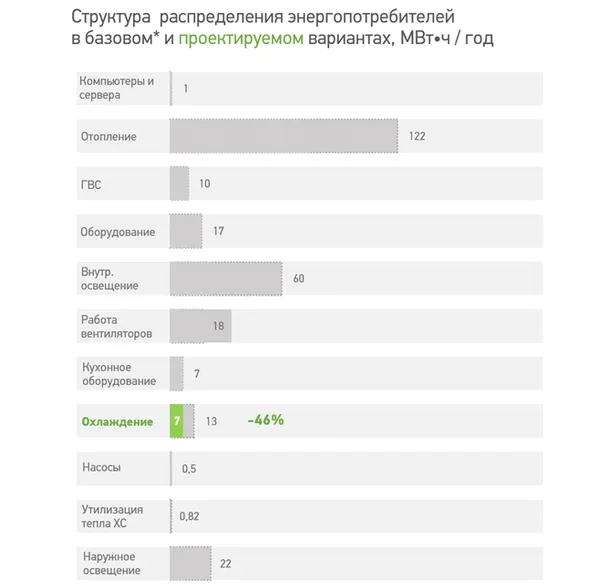

Система охлаждения – значимый источник в энергопотреблении объекта.

Для снижения энергозатрат на системах охлаждения применяются следующие решения:

• рекуперация холода вытяжного воздуха для охлаждения приточного;

• система чиллер-фанкойл с аккумулированием холода в ТАП (ночью плита охлаждается, днём ассимилирует теплопоступления);

Результат: снижение затрат на охлаждение на 46%.

Сокращение потребления электроэнергии на внутреннее и наружное освещение составило 62% и 59% соответственно.

Для снижения энергозатрат на системе освещения были применены следующие решения:

• замена традиционных светильников на энергоэффективные;

• предусмотрена возможность работы приборов освещения по группам;

• в местах с постоянным пребыванием людей использована систему комбинированного освещения с установкой индивидуальных светильников на рабочих местах.

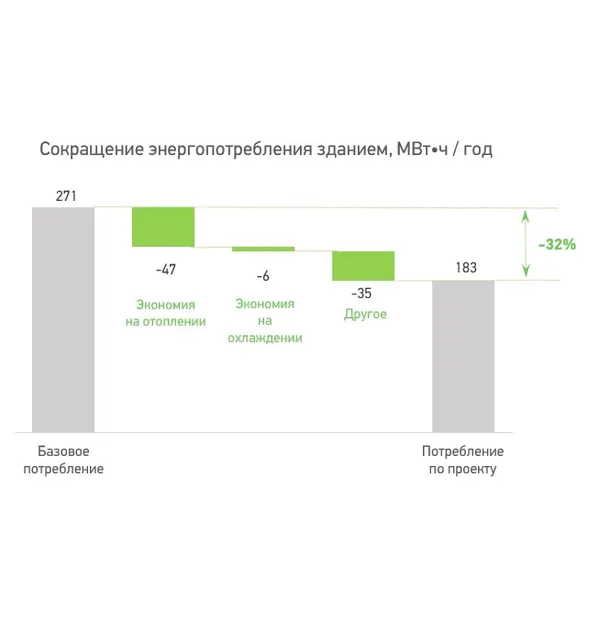

В результате применения современных энергоэффективных решений удалось снизить энергопотребление на 32%, оптимизировав наиболее энергоемкие направления.
